Vẽ vòng tròn Olympic

Tóm lược nội dung

Bài này hướng dẫn cách vẽ biểu tượng Olympic gồm 5 vòng tròn lồng vào nhau.
Các thao tác đề cập:

• Nhập tọa độ X và Y cho đối tượng
• Nhân đôi đối tượng bằng Ctrl+D
• Nhập mã màu bằng bảng Fill and Stroke
• Difference và Intersection
• Tách đối tượng ra nhiều phần bằng lệnh Break Apart

Bước 1. Vẽ hai hình tròn đồng tâm

1. Vẽ hình tròn xám:

   • Fill: màu xám
   • Stroke: không màu
   • Width và Height: 100

2. Vẽ hình tròn cam:

   • Fill: màu cam
   • Stroke: không màu
   • Width và Height: 80

3. Đặt hình tròn cam nằm trên hình tròn xám và đồng tâm bằng các nút lệnh trong Align and Distribute. Kết quả như hình 1.



   Hình 1. Hai hình tròn đồng tâm

Bước 2. Tạo vòng tròn Olympic đầu tiên

1. Quét chọn cả hai hình tròn.
2. Chọn menu Path.

3. Chọn mục Difference (1) để tạo vòng tròn Olympic.

   1. Difference dùng để lấy phần hiệu của hai đối tượng, là phần còn lại sau khi đã xóa phần giao.



   Hình 2a. Thao tác Difference



   Hình 2b. Vòng tròn Olympic đầu tiên

Bước 3. Tạo các vòng tròn Olympic còn lại

1. Chọn vòng tròn đầu tiên vừa tạo.
2. Nhấn Ctrl+D bốn lần để sao chép ra bốn vòng tròn khác.
3. Kéo các vòng tròn đến các vị trí bất kỳ, tách rời nhau để dễ quan sát.

4. Lần lượt nhập tọa độ của các vòng tròn như sau:

   • Vòng tròn 1: (X: 0, Y: 0)
   • Vòng tròn 2: (110, 0)
   • Vòng tròn 3: (220, 0)
   • Vòng tròn 4: (55, 50)
   • Vòng tròn 5: (165, 50)



   Hình 3. Vị trí đúng của các vòng tròn

Ghi chú

Việc tính toán tọa độ chủ yếu dựa trên kích thước của mỗi vòng tròn, cụ thể ở đây, đường kính là 100 và độ dày của phần viền là 10.

Hệ trục tọa độ gồm: gốc tọa độ nằm ở góc trên bên trái của trang vẽ, Ox hướng sang phải và Oy hướng xuống. (Khác với lý thuyết trong môn Toán là Oy hướng lên.)

Ta cũng có thể căn chỉnh một cách tương đối bằng các nút lệnh trong Align and Distribute.

Bước 4. Tô màu

1. Click chọn vòng tròn 1.
2. Chọn menu Object.

3. Chọn mục Fill and Stroke.



   Hình 4a. Thao tác Fill and Stroke

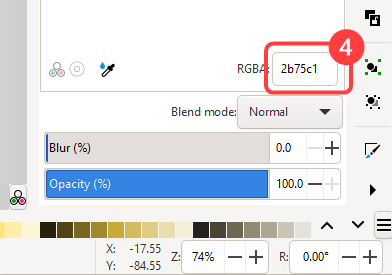

4. Điền mã màu vào mục RGBA: #2b75c1



   Hình 4b. Thao tác điền mã màu RGBA

5. Thực hiện tương tự cho 4 vòng tròn còn lại:

   • Vòng tròn 2: #000000
   • Vòng tròn 3: #ee1641
   • Vòng tròn 4: #faad3a
   • Vòng tròn 5: #00a34d



   Hình 4c. Các vòng tròn sau khi tô màu

Bước 5. Móc các vòng tròn vào nhau

1. Chọn vòng tròn xanh dương và vòng tròn vàng.
2. Nhấn Ctrl+D để sao chép hai vòng tròn này, để chúng không bị mất trong thao tác tiếp theo.
3. Chọn menu Path.

4. Chọn mục Intersection để lấy ra phần giao của hai vòng tròn.



   Hình 5a. Thao tác lấy phần giao

5. Chọn màu xanh lá để làm nổi bật phần giao.

6. Chọn menu Path.

7. Chọn mục Break Apart để tách phần giao ra làm hai, tạm gọi là hai hình thoi.



   Hình 5b. Phần giao của hai vòng tròn

8. Chọn hình thoi bên dưới và vòng tròn xanh.

9. Chọn menu Path.

10. Chọn mục Difference. Lúc này, vòng tròn xanh sẽ nằm dưới vòng tròn vàng.



    Hình 5c. Vòng tròn xanh nằm dưới vòng tròn vàng

11. Chọn hình thoi còn lại và vòng tròn vàng. Thực hiện lại bước 9 và bước 10, để vòng tròn vàng nằm dưới vòng tròn xanh.



    Hình 5d. Vòng tròn vàng năm dưới vòng tròn xanh

12. Lặp lại các bước từ 1 đến 11 cho các cặp còn lại, ta sẽ được biểu tượng Olympic hoàn chỉnh.



    Hình 5e. Kết quả cuối cùng

Tải bản vẽ hoàn chỉnh

Bản vẽ hoàn chỉnh đặt tại Google Drive.

Some English words

Vietnamese	Tiếng Anh
lấy phần giao	intersection
lấy phần không giao	difference
tác rời các phần	break apart
